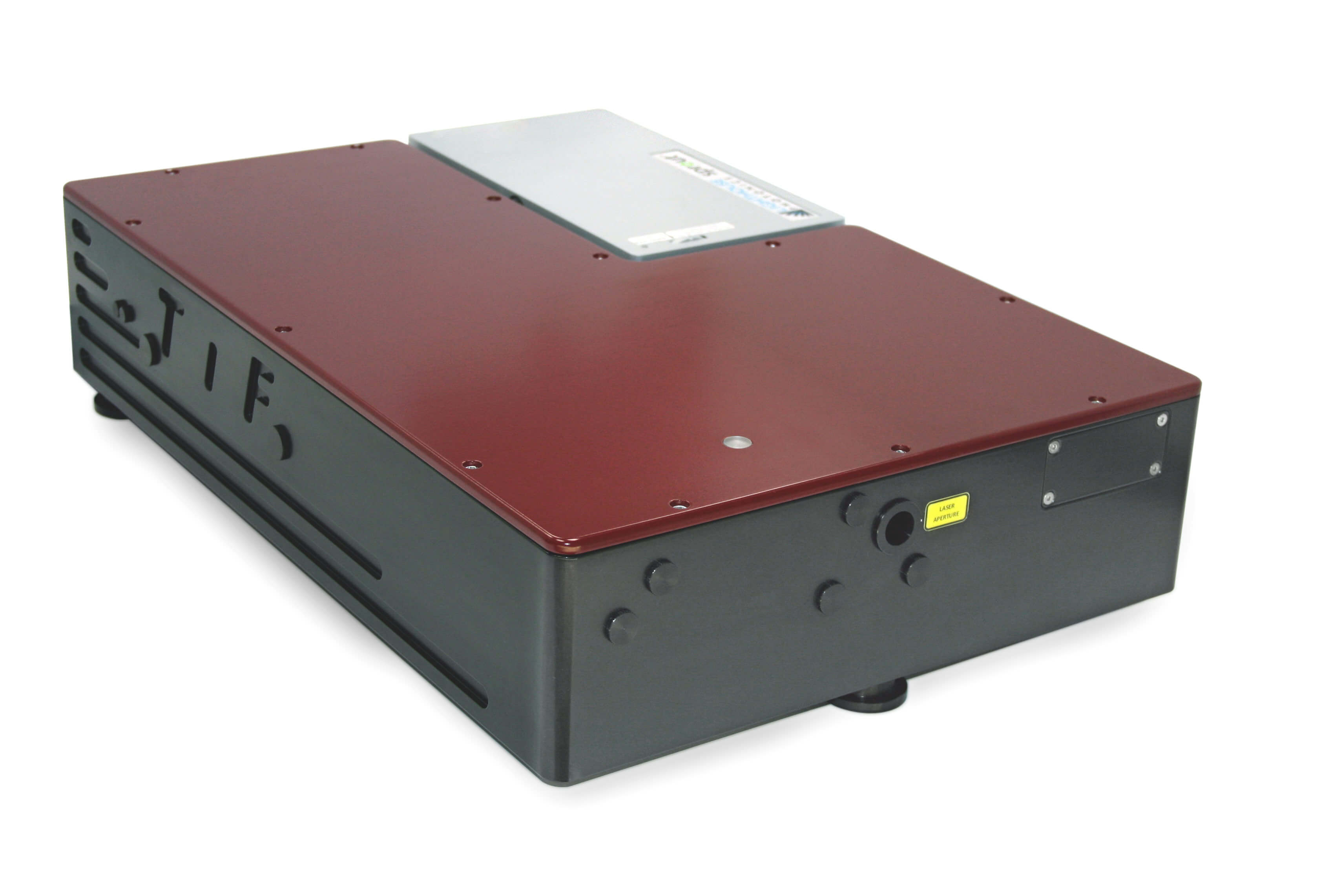

TiF-100. Ti:Sapphire Femtosecond Solid-State Oscillator
Le système laser TiF-100 Ti:Sapphire Femtosecond Solid-State Oscillator offre la puissance moyenne la plus élevée et la plage de réglage la plus large de la famille des lasers TiF. L’unité est un outil flexible adapté à de nombreuses applications et peut vraiment être un bourreau de travail pour de nombreux projets différents en cours simultanément.
Le système peut être fourni dans deux configurations de base: le TiF-100, étant une version autonome pour le pompage avec un laser de pompe externe; ou le système TiF-100F qui peut être intégré avec un laser de pompage standard sur site ou dans notre usine. Cependant, les dimensions de la tête laser Ti: S sont les mêmes pour l’une ou l’autre version, la version autonome peut être ultérieurement équipée d’un laser de pompage intégré à un coût supplémentaire minimum. La puissance du laser de pompe acceptable pour le TiF-100 / TiF-100F est jusqu’à 10 Watts. Voir les courbes de réglage dans la feuille de données pour la puissance de sortie et la dépendance à la longueur d’onde.
Le système peut également être équipé d’un filtre biréfringent en option et d’étalons optionnels fournissant un régime d’accord réglable à bande étroite sur toute la plage d’accord.
Une paire de prisme externe ou un compresseur d’impulsions accordable (modèle APC) pour la pré-compensation de dispersion est également disponible.
| Standard models and available pump laser power matrix | ||||
| TiF-100ST (standard wavelength range) | TiF-100LW (extended IR range) | |||
| Pump laser power | Wavelength tuning | Output power | Wavelength tuning | Output power |
| 3 W | 740-860 nm | >350 mW ?t 800 nm | n/a | n/a |
| 4 W | 735-870 nm | >500 mW ?t 800 nm | n/a | n/a |
| 5 W | 730-875 nm | >650 mW ?t 800 nm | 830-950 nm | >200 mW at 950 nm |
| 6 W | 725-880 nm | >850 mW ?t 800 nm | 830-960 nm | >200 mW at 960 nm |
| 8 W | 720-885 nm | >1.25 W ?t 800 nm | 830-970 nm | >200 mW at 970 nm |
| 10 W | 715-890 nm | >1.55 W ?t 800 nm | 830-980 nm | >150 mW at 980 nm |
| It is possible to combine both ranges in a single laser system, please enquire for details. | ||||
| General optical specifications | |
| Output pulse duration1) | <100 fs |
| Spectrum width1) (FWHM) | >8 nm |
| Pulse repetition rate (fixed) | 80±10 MHz |
| Pump laser | integrated or stand-alone DPSS 500…550 nm low-noise laser (up to 10 W) |
| Beam mode | TEM00 (M^2 <1.2) |
| Beam diameter (at 1/e^2) | <2 mm |
| Output polarization | linear, horizontal, PER >20 dB |
| Beam divergence | <1 mrad |
| Long-term stability2) | <0.2% rms |
| Noise3) | <0.1% rms |
| Physical dimensions (L × W × H) | |
| Laser head | 516 × 350 × 118 mm (including integrated pump laser) |
| Pump laser control unit | 353 × 360 × 119 mm |
| Closed-loop chiller | 430 × 340 × 190 mm |
| Environmental and utility specifications | |
| Operating temperature | 15-30 °C |
| Relative humidity | <60%, non-condensing |
| Voltage | single-phase; 100-240 VAC; 50/60 Hz |
| Power consumption | <2 kW |
- Biological Imaging
- Two-Photon (Multiphoton) Microscopy (TPE)
- Three-photon imaging (3-photon)
- SHG/THG (second/third harmonic generation) microscopy
- Time-Resolved Ultrafast Studies
- Optical Coherence Tomography
- Fluorescence Upconversion Spectroscopy
- Fluorescence Spectroscopy of Biological Markers
- Attosecond and X-Ray Studies
- fs-CARS (Coherent Anti-Stokes Raman Spectroscopy)
- THz spectroscopy
- Pump-Probe Spectroscopy
- 2D IR Spectroscopy
- Conversion of Laser Radiation
- Supercontinuum Generation
- Generation and Detection of Terahertz (THz) Radiation
- Parametric Generation
- Ultra-Short Pulsed OPO Pumping
- Laser Systems Design, Integration and Amplification
- Seed Oscillator for Ultrafast Amplifiers
- OPG Pumping
- Telecom and Semiconductor Studies
- Semiconductor Device Characterization
- Telecommunication Components Characterization
- Optical Switching
- Optical High-Speed Sampling
- Semiconductor Material Studies
TiF-50. Ti:Sapphire Femtosecond Solid-State Oscillator
Le système peut être fourni dans deux configurations de base: le TiF-50, étant une version autonome pour le pompage avec un laser de pompage externe; ou le système TiF-50F qui peut être intégré avec un laser de pompage standard sur site ou dans notre usine. Cependant, les dimensions de la tête laser Ti: S sont les mêmes pour l’une ou l’autre version, la version autonome peut être ultérieurement équipée d’un laser de pompage intégré à un coût supplémentaire minimum. La puissance du laser de pompe acceptable pour le TiF-50 / TiF-50F est jusqu’à 8 W. Voir les courbes d’accord pour la puissance de sortie en fonction de la dépendance à la longueur d’onde.
Le système peut également être équipé d’un filtre biréfringent en option et d’étalons optionnels fournissant un régime d’accord à bande étroite accordable sur toute la plage d’accord.
Une paire de prisme externe ou un compresseur d’impulsions accordable (modèle APC) pour la pré-compensation de dispersion est également disponible.
| Standard models and available pump laser power | ||||
| TiF-50ST (standard wavelength range) | TiF-50LW (extended IR range) | |||
| Pump laser power | Wavelength tuning | Output power | Wavelength tuning | Output power |
| 3 W | 740-860 nm | >300 mW ?t 800 nm | n/a | n/a |
| 4 W | 740-870 nm | >450 mW ?t 800 nm | n/a | n/a |
| 5 W | 735-875 nm | >600 mW ?t 800 nm | 830-950 nm | >150 mW at 950 nm |
| 6 W | 725-880 nm | >800 mW ?t 800 nm | 830-960 nm | >150 mW at 960 nm |
| 8 W | 730-885 nm | >1 W ?t 800 nm | 830-970 nm | >150 mW at 970 nm |
| It is possible to combine both ranges in a single laser system, please enquire for details. | ||||
| General optical specifications | |
| Output pulse duration1) | <50 fs |
| Spectrum width1) (FWHM) | >17 nm |
| Pulse repetition rate (fixed) | 80±10 MHz |
| Pump laser | integrated or stand-alone DPSS 532 nm low-noise laser (up to 8 W) |
| Beam mode | TEM00 (M^2 <1.2) |
| Beam diameter (at 1/e^2) | <2 mm |
| Output polarization | linear, horizontal, PER >20 dB |
| Beam divergence | <1 mrad |
| Long-term stability2) | <0.2% rms |
| Noise3) | <0.1% rms |
| Physical dimensions (L × W × H) | |
| Laser head dimensions | 516 × 350 × 118 mm (including integrated pump laser) |
| Pump laser control unit dimensions | 353 × 360 × 119 mm |
| Closed-loop chiller dimensions | 430 × 340 × 190 mm |
| Environmental and utility specifications | |
| Operating temperature | 15-30 °C |
| Relative humidity | <60%, non-condensing |
| Voltage | single-phase; 100-240 VAC; 50/60 Hz |
| Power consumption | <2 kW |
- Biological Imaging
- Two-Photon (Multiphoton) Microscopy (TPE)
- SHG/THG (second/third harmonic generation) microscopy
- Time-Resolved Ultrafast Studies
- Optical Coherence Tomography
- Fluorescence Upconversion Spectroscopy
- Fluorescence Spectroscopy of Biological Markers
- fs-CARS (Coherent Anti-Stokes Raman Spectroscopy)
- THz spectroscopy
- Pump-Probe Spectroscopy
- 2D IR Spectroscopy
- Conversion of Laser Radiation
- Generation and Detection of Terahertz (THz) Radiation
- Laser Systems Design, Integration and Amplification
- Seed Oscillator for Ultrafast Amplifiers
- Telecom and Semiconductor Studies
- Semiconductor Device Characterization
- Telecommunication Components Characterization
- Optical Switching
- Optical High-Speed Sampling
- Semiconductor Material Studies
TiF-15. Ti:Sapphire Femtosecond Solid-State Oscillator
Le système peut être fourni dans deux versions de base: le TiF-15, étant une version autonome pour le pompage avec un laser de pompe externe; ou le système TiF-15F qui peut être intégré avec un laser de pompage standard sur site ou dans notre usine. Cependant, les dimensions de la tête laser Ti: S sont les mêmes pour l’une ou l’autre version, la version autonome peut être ultérieurement équipée d’un laser de pompage intégré à un coût supplémentaire minimum. La puissance du laser de pompe acceptable pour le TiF-15 / TiF-15F est jusqu’à 4 W.
Le système est conçu pour fonctionner 24 h / 24 et 7 j / 7 en tant qu’oscillateur de germination pour nos systèmes d’amplification de plus grande taille et hérite ainsi de toutes les caractéristiques de conception améliorant la stabilité. Le système peut être fourni pré-réglé sur l’une des deux configurations disponibles, tous les composants à l’intérieur de la boîte étant les mêmes.
Une paire de prisme externe ou un compresseur d’impulsions accordable (les unités APC-Pro ou APC-Kit) pour la compensation des impulsions de sortie et la pré-compensation sont également disponibles.
| TiF-15SP-12 | TiF-15SP-15 | TiF-15SP-30 | TiF-15SP-50 | TiF-15SP-TU | |
| Compressed pulse duration with external compressor1),5) | <12 fs | <15 fs | <30 fs | <50 fs | 15-50 fs (tunable) |
| Spectrum width (FWHM)1) | >80 nm | >60 nm | >30 nm | >18 nm | 18-65 nm |
| Central wavelength tuning | 800±15 nm (fixed) | 790-820 nm | 770-840 nm | 750-860 nm | 790-820 nm (FWHM >65 nm) 750-860 nm (FWHM >18 nm) |
| Output power2) | >230 mW (3W pump) |
>280 mW (3W pump) |
>350 mW (3W pump) >470 mW (4W pump) |
>400 mW (3W pump) >530 mW (4W pump) |
>300 mW@65 nm (3W pump) >530 mW@18 nm (4W pump) |
| General optical specifications | |
| Pulse repetition rate (fixed) | 80±10 MHz |
| Pump laser | integrated or stand-alone DPSS 532 nm low-noise laser (up to 4 W) |
| Beam mode | TEM00 |
| Beam diameter (at 1/e^2) | <2 mm |
| Output polarization | linear, horizontal, PER >20 dB |
| Beam divergence | <1 mrad |
| Long-term stability2) | <0.2% rms |
| Noise4) | <0.1% rms |
| Physical dimensions (L × W × H) | |
| Laser head dimensions | 513 × 268 × 120 mm (including integrated pump laser) |
| Pump laser control unit dimensions | 353 × 360 × 119 mm |
| Closed-loop chiller dimensions | 430 × 340 × 190 mm |
| Environmental and utility specifications | |
| Operating temperature | 15-30 °C |
| Relative humidity | <60%, non-condensing |
| Voltage | single-phase; 100-240 VAC; 50/60 Hz |
| Power consumption | <2 kW |
- Time-Resolved Ultrafast Studies
- Optical Coherence Tomography
- Attosecond and X-Ray Studies
- Pump-Probe Spectroscopy
- Laser Systems Design, Integration and Amplification
- Seed Oscillator for Ultrafast Amplifiers
- Front-End for TW- and PW-?lass ?emtosecond Amplifiers
- Telecom and Semiconductor Studies
- Semiconductor Device Characterization
- Optical Switching
- Optical High-Speed Sampling
- Semiconductor Material Studies
- Metrology and Standards
- Optical Frequency Metrology
- Optical Frequency Combs
- Optical Clocks and Time Standards
- Other Fundamental and Applied Research
- Fundamental Research
- Attosecond and X-Ray Generation
- High Harmonic Generation (HHG)
